Explica melhor!

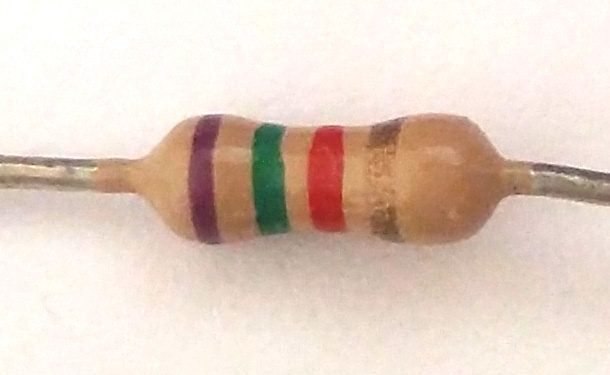

Resistor é um componente eletrônico que pode ter vários formatos. O formato que aparece na figura é um dos mais comuns e facilmente encontrado em lojas de eletrônica.

O material de que é feito oferece dificuldade à passagem da corrente elétrica, ou seja, ele resiste à pasagem da corrente. A princípio pode não parecer ser útil “atrapalhar” a passagem da corrente elétrica, mas isto é usado das mais diversas formas: limitação da corrente no circuito, proteção de algum componente ou de alguma parte do circuito, ajuste de tensão etc.

O fato do resistor oferecer dificuldade à passagem da corrente elétrica faz com que ele aqueça, um fenômeno que conhecemos como efeito Joule. Esse aquecimento pode ser útil em alguns aparelhos como chuveiros, torradeiras, chapinha para cabelo, ferro de passar roupas etc. Todos esses aparelhos usam um resistor para gerar calor e esse calor é aproveitado de alguma forma. Já em outros aparelhos, como computadores por exemplo, o aquecimento pode atrapalhar o funcionamento e, por isso, instalamos ventoinhas e dissipadores para o devido resfriamento.

A medida da resistência de um resistor é dada em Ohm cujo símbolo é a letra grega ômega: Ω. Assim, devemos ler 100 Ω (cem Ohms), 200 Ω (duzentos Ohms), 2 kΩ (dois quilo-Ohms), etc.

No corpo do resistor vem o valor de sua resistência dado por um código de cores. A primeira faixa é o 1o. dígito, a segunda faixa é o 2o. dígito, a terceira feixa é a quantidade de zeros e a quarta faixa é a tolerância. A quarta feixa pode ser prateada (10%), dourada (5%) ou não existir (20%).

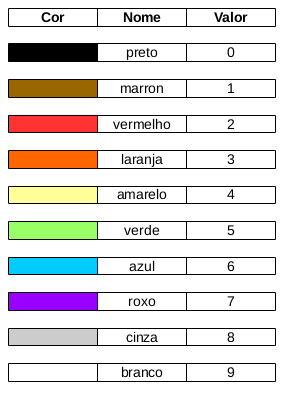

No código de cores, cada cor representa um número ou quantidade de zeros, seguindo a tabela a seguir:

Exemplos:

1ª faixa: marrom = 1

2ª faixa: verde = 5

3ª faixa: vermelha = 2

valor: 1500 Ω (a faixa vermelha indica dois zeros)

A tolerância do resistor acima é de 5%, ou seja, o valor pode variar entre 1425 Ω e 1575 Ω.

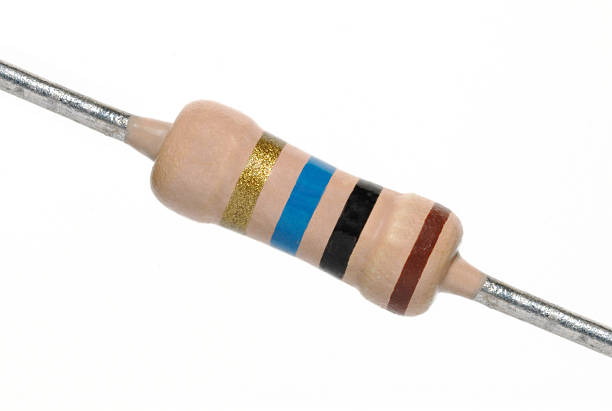

1ª faixa: marrom = 1

2ª faixa: preto = 0

3ª faixa: azul = 6

valor: 10.000.000 Ω (a faixa azul indica seis zeros)

A tolerância do resistor acima é de 5%, ou seja, o valor pode variar entre 9.500.000 Ω e 10.500.000 Ω.

Potenciômetro

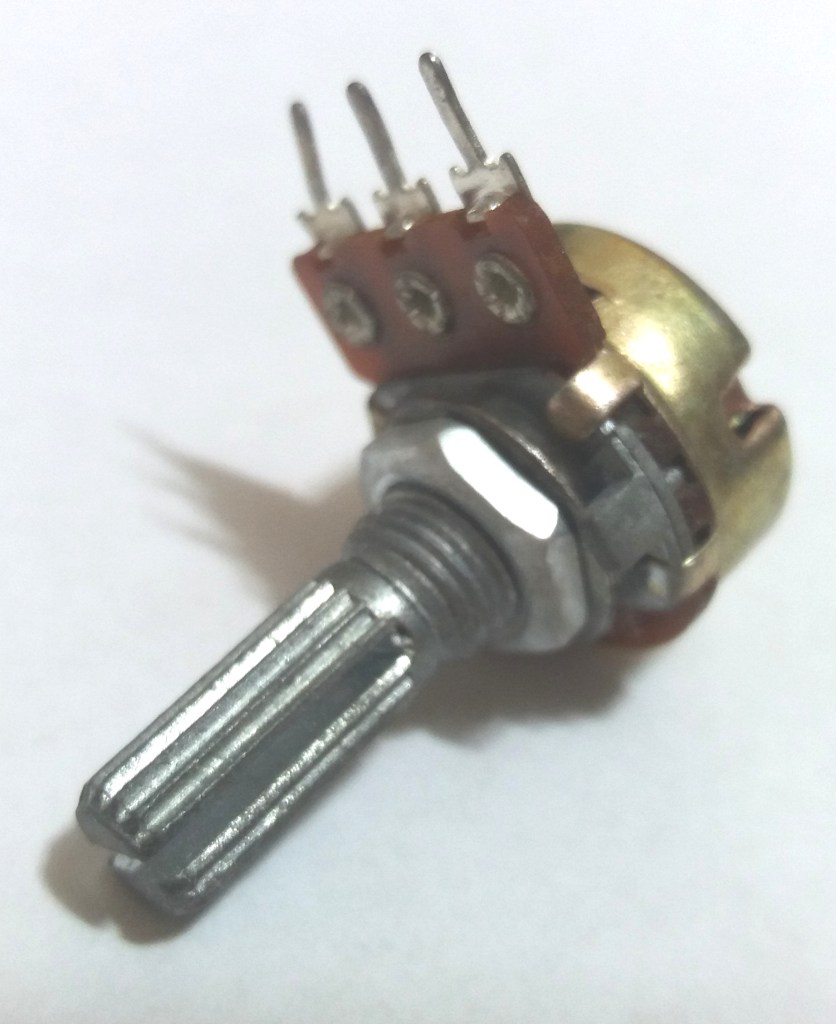

O potenciômetro nada mais é do que um resistor cuja resistência nós podemos ajustar, seja girando ou deslizando um cursor:

É o famoso botão de volume que encontramos em diversos aparelhos. Conforme giramos o cursor a resistẽncia diminui ou aumenta de maneira proporcional.

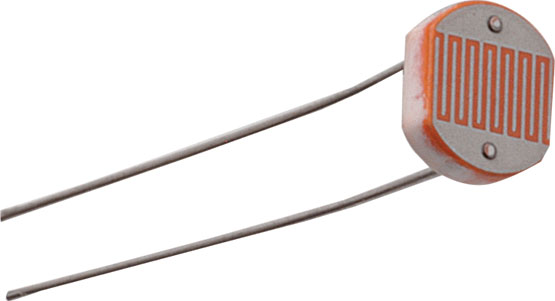

LDR

É a sigla, em inglês, para Light Dependent Resistor, ou seja, resistor dependente da luz. Sua resistência varia dependendo da luminosidade à qual está exposto.

Nesse caso, o resistor funciona como um sensor de luz. Em geral, sua resistência diminui quando a intenside da luz aumenta.

É um elemento importante importante nas competições de robótica para construir os carrinhos seguidores de linha.
