Protoboard

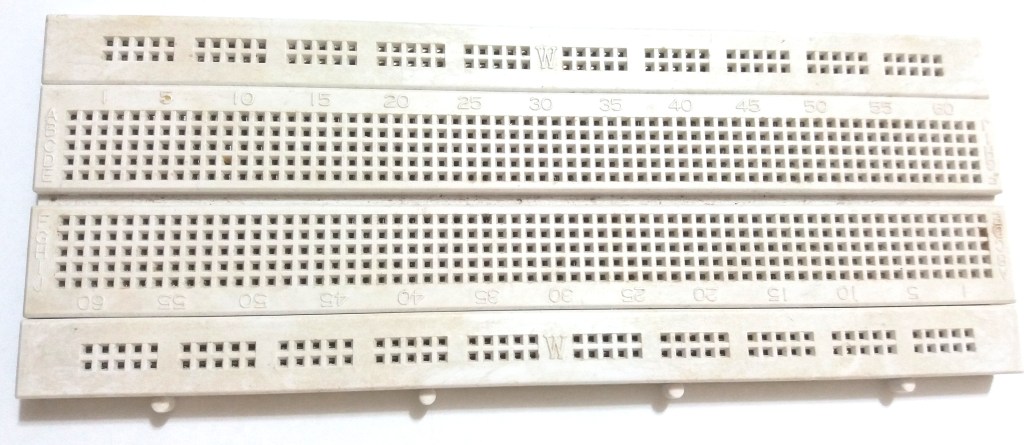

Protoboard é uma placa de conexões onde você pode montar projetos temporariamente. A ideia é não precisar soldar, fazer emendas ou qualquer outra coisa que seja definitiva. Seu visual é de uma placa plástica com diversos orifícios quadriculados. Existem diversos modelos e tamanhos. Veja:
Seguindo a orientação da foto, podemos dividir a protoboard horizontalmente ao meio. Em cada medade, existem diversos conjuntos verticais de 5 furos conectados entre si. Na horizontal, tanto na metade de cima quanto na metade de baixo, existem 4 sequências horizontais de 25 furos cada, interligados entre si. Os modelos podem variar, mas a configuração padrão de qualquer protoboard é sempre a mesma: conexões verticais no centro e horizontais nas laterais.
A seguir temos alguns exemplos de conexões possíveis:

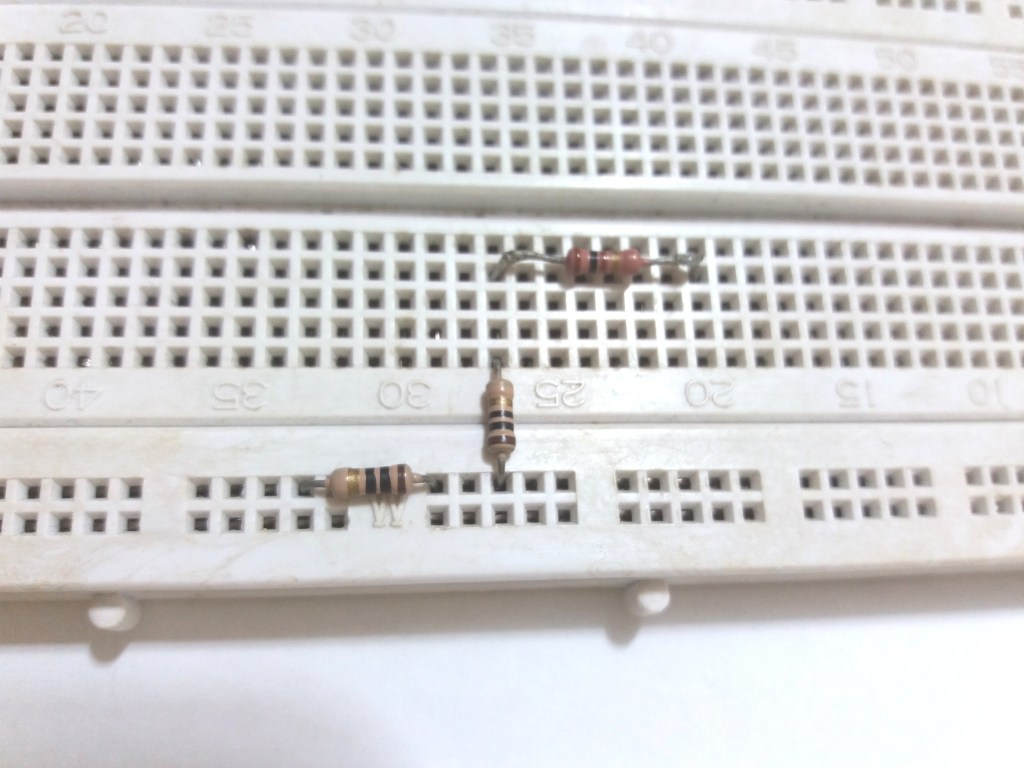

Exemplo 1: os três resistores estão conectados.

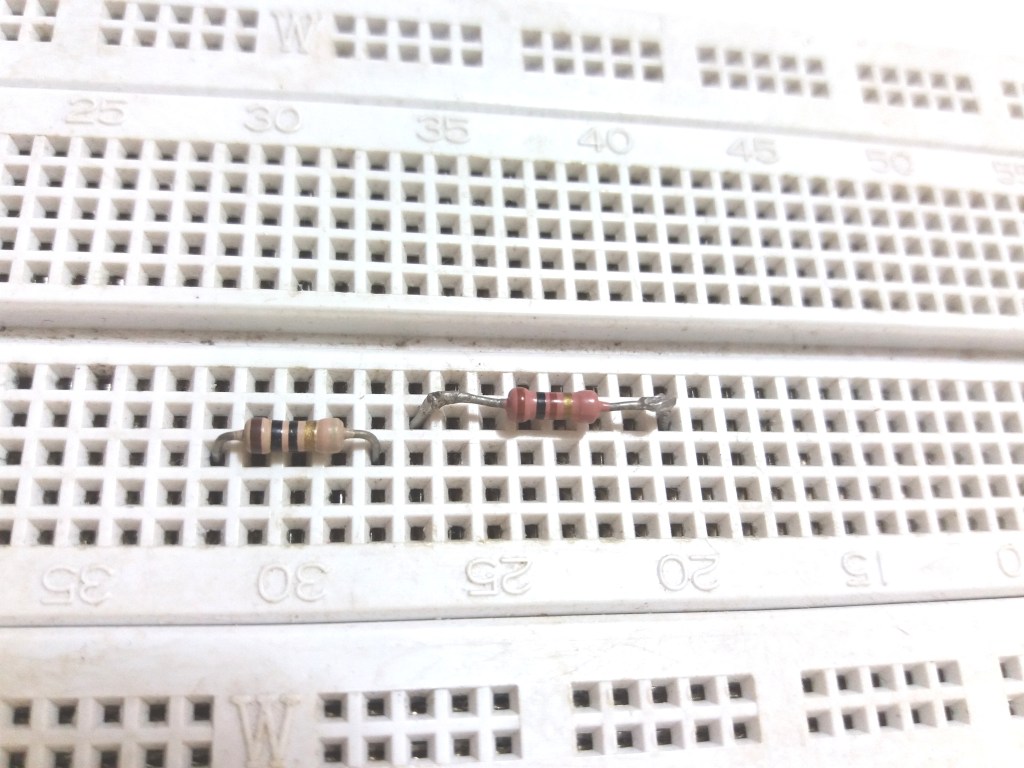

Exemplo 2: neste caso, os resistores não estão conectados.

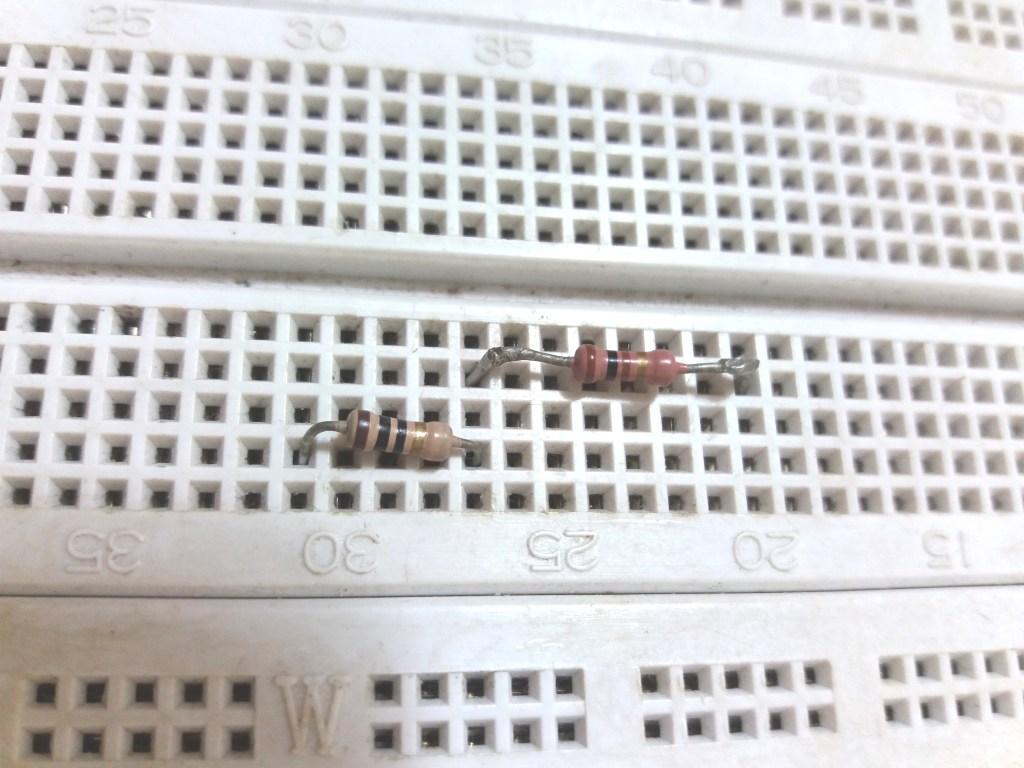

Exemplo 3: forma correta de conectar dois resistores.

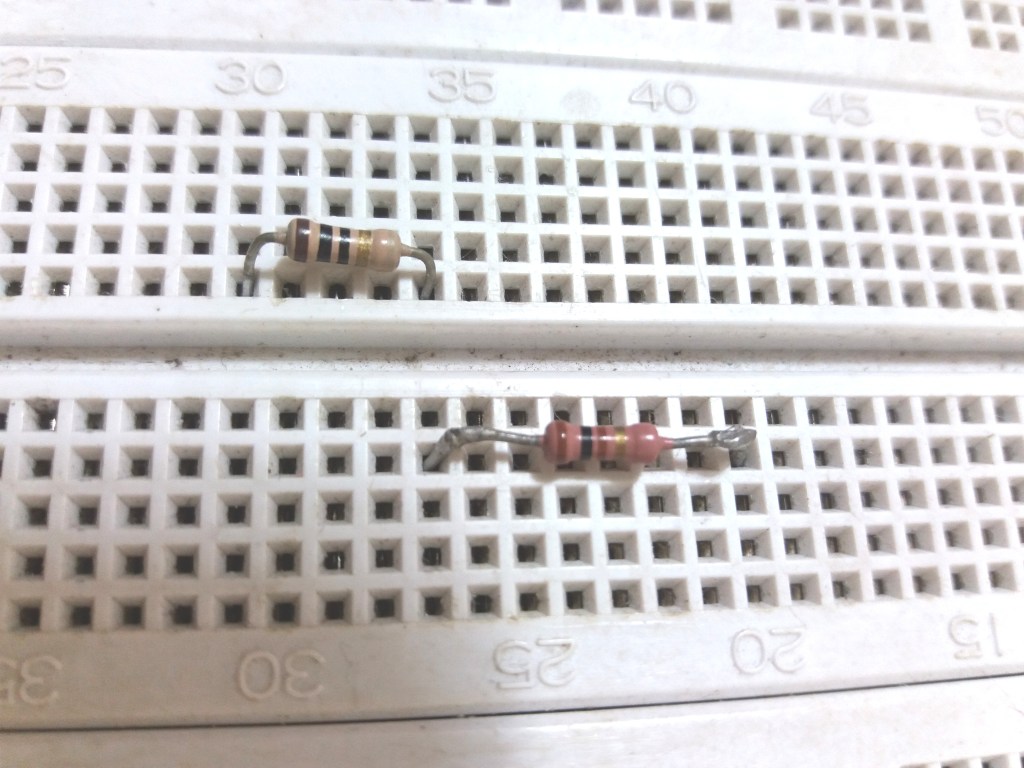

Exemplo 4: novamente, neste caso, os resistores não estão conectados.

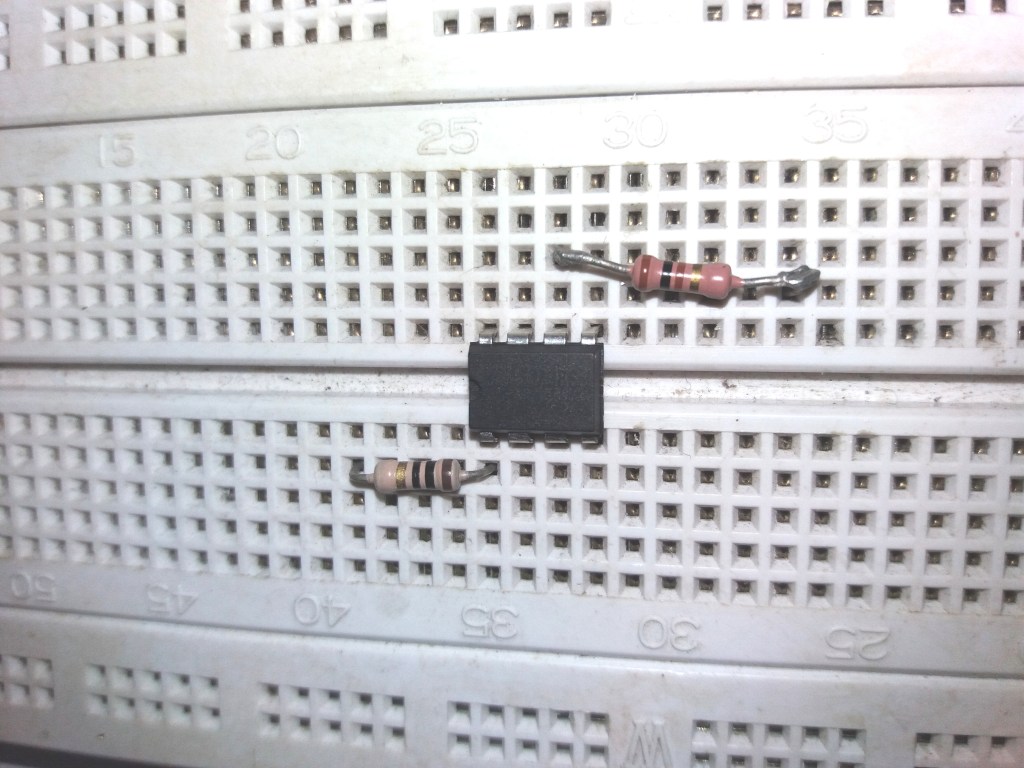

Exemplo 5: aqui temos um resistor conectado no pino 1 e outro no pino 6 do circuito integrado.

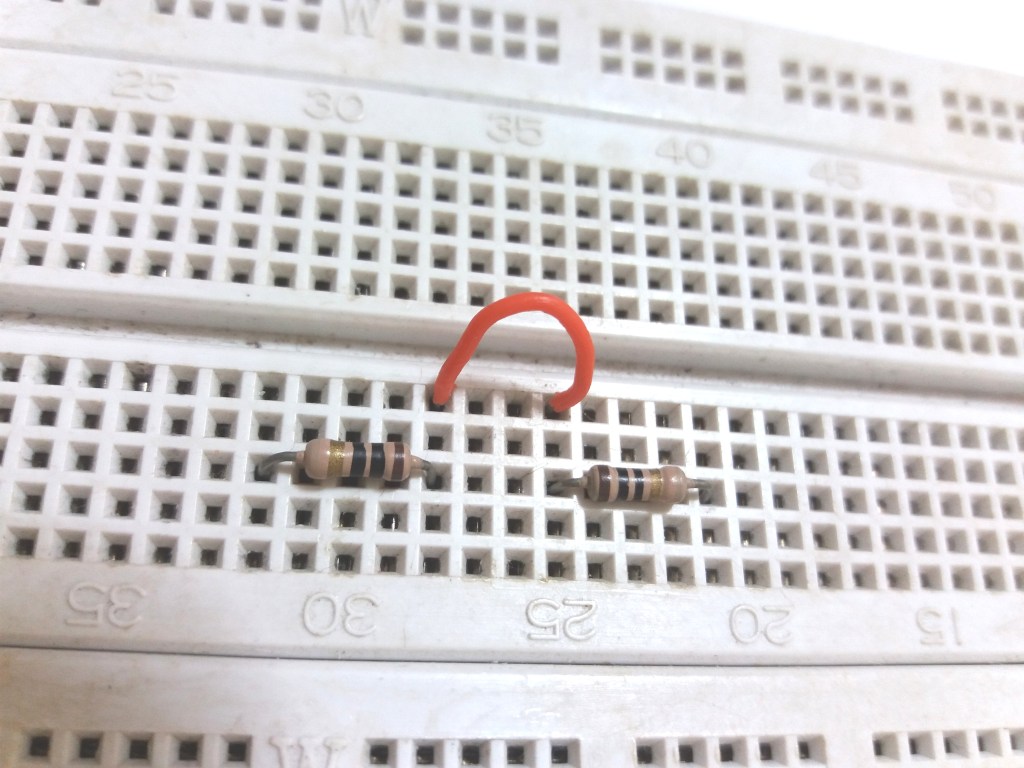

Exemplo 6: agora estamos usando um jumper para conectar dois resistores.
